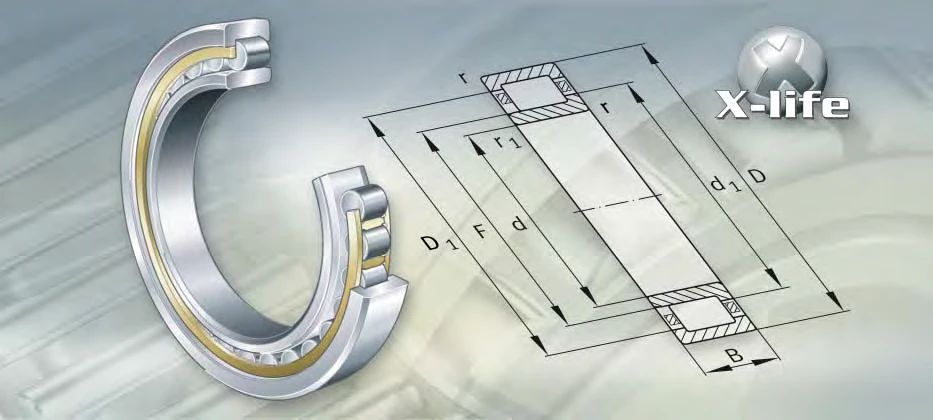

NU29/500 - M1 আকারের 500x670x100 মিমি একক-সারি নলাকার রোলার বিয়ারিংস স্টকের সাথে খাঁচা সহ
ওভারভিউ
একক সারি নন - ব্রাস কেজ সহ সিলিন্ড্রিকাল রোলার বিয়ারিংগুলি সনাক্তকরণ, সিরিজ এনইউতে, বাইরের আংটির দুটি পাঁজর রয়েছে, যখন অভ্যন্তরীণ রিংয়ের কোনও পাঁজর নেই {- দুটি টুকরা ব্রাস কেজ রোলার গাইডেড; পি 6 -তে যথার্থতা চলমান। অপারেটিং তাপমাত্রা min.tmin: -30 ডিগ্রি; টেম্যাক্স . 150 ডিগ্রি .cn- সাধারণ অভ্যন্তরীণ ছাড়পত্র।
বোর ব্যাস -500 মিমি; ব্যাসের বাইরে -670 মিমি; প্রস্থ -100 মিমি; ভর -103 কেজি; সিআর =1930 কেএন; সি 0 আর =4300 কে; সীমাবদ্ধ গতি =1500 1/মিনিট; রেফারেন্স গতি =560 1/মিনিট।
ডিফারেন্ট প্রত্যয় NU 29/500 ইসিএমএ; NU29/500 মি; NU29/500 এর সাথে একই ধরণের বর্ধিত একই ধরণের আপনার আরও মেশিন অ্যাপ্লিকেশনগুলির প্রয়োজনের জন্য - স্টকটিতেও প্রস্তুত।
স্পেসিফিকেশন
| মাত্রা এবং প্রযুক্তিগত ডেটাশিট | |
| পার্ট নং। | Nu29/500 |
| ব্র্যান্ড | জার্মানি/এসডিভিভি ব্র্যান্ডে তৈরি ফাগ ব্র্যান্ড চীনে তৈরি |
| প্রধান মাত্রা | 500x670x100 মিমি |
| d | 500 মিমি |
| D | 670 মিমি |
| B | 100 মিমি |
| rmin | 5 মিমি |
| সীমাবদ্ধ গতি | 1500 1/মিনিট |
| রেফারেন্স গতি | 560 1/মিনিট |
| দা | 517 মিমি |
| দা | 653 মিমি |
| রা ম্যাক্স। | 4 মিমি |
| সিআর | 1930 কেএন |
| C0r | 4300 কেএন |
| M | 103 কেজি |
একই ধরণের বিয়ারিংস প্রস্তাবিত
| উপাধি | ডি - সাইন |
ভর m ≈ কেজি |
মাত্রা | |||||||||||
| d | D | B | r মিনিট |
r1 মিনিট |
s1) | E | F | D₁ ≈ |
d₁ ≈ |
ডিএস | এনএস | |||
| NU29/500-M1 | 3 | 103 | 500 | 670 | 100 | 5 | 5 | 63 | 627 | 543 | 613 | 一 一 |
一 一 |
一 |
| Nu39/500 - e e-m1 | 3 | 128 | 500 | 670 | 128 | 5 | 5 | 11 | 633 | 543 | 618 | 一 | ||
| N10/500-M1 | 1 | 132 | 500 | 720 | 100 | 6 | 6 | 107 | 664 | 一 | 一 | 5,764 | - | 一 |
| NU10/500-M1 | 3 | 133 | 500 | 720 | 100 | 6 | 6 | 107 | 664 | 556 | 6,439 | 一 | 一 | 一 |
| Nu10/500-m1a | 3 | 135 | 500 | 720 | 100 | 6 | 6 | 107 | 664 | 556 | 6,439 | 一 | 一 | 一 |
| Nu20/500 - e em1 | 3 | 177 | 500 | 720 | 128 | 6 | 6 | 7 | 673 | 553 | 6,555 | 一 | 一 | 一 |
| NU30/500-M1 | 3 | 230 | 500 | 720 | 167 | 6 | 6 | 108 | 664 | 556 | 6,439 | 一 | 一 | 一 |
| NU31/500-M1 | 3 | 575 | 500 | 830 | 264 | 75 | 75 | 235 | 761 | 581 | 732 | 一 | 一 | 一 |
| NU12/500-M1 | 3 | 568 | 500 | 920 | 185 | 75 | 75 | 16 | 839 | 589 | 799 | 一 | 一 | 一 |
| NU12/500-m1a | 3 | 568 | 500 | 920 | 185 | 75 | 75 | 16 | 839 | 589 | 799 | 一 | 一 | 一 |
| Nu22/500 - e e-m1 | 3 | 728 | 500 | 920 | 243 | 75 | 75 | 17 | 824 | 604 | 789 | 一 | 一 | 一 |
| Z-527247.zl | 2 | 31 | 530 | 650 | 45 | 3 | 3 | 32 | 620 | 一 | 一 | 575 | 32 | 95 |
| Z-527272.zl | 2 | 366 | 530 | 650 | 56 | 3 | 3 | 10 | 620 | 一 | 一 | 5,735 | 32 | 122 |
| NU18/530-M1 | 3 | 385 | 530 | 650 | 56 | 3 | 3 | 66 | 620 | 564 | 6,105 | 一 | 一 | 一 |
| NU28/530-M1 | 3 | 507 | 530 | 650 | 72 | 3 | 3 | 8 | 620 | 564 | 6,105 | 一 | 一 | 一 |
| NU38/530-M1 | 3 | 641 | 530 | 650 | 90 | 3 | 3 | 10 | 620 | 564 | 6,105 | 一 | 一 | 一 |
| NU19/530-M1 | 3 | 899 | 530 | 710 | 82 | 5 | 5 | 93 | 662 | 578 | 6,452 | 一 | 一 | 一 |
| NU29/530-M1 | 3 | 123 | 530 | 710 | 106 | 5 | 5 | 85 | 665 | 575 | 647 | 一 | 一 | 一 |
| NU10/530-M1 | 3 | 190 | 530 | 780 | 112 | 6 | 6 | 102 | 719 | 591 | 696 | 一 | 一 | 一 |
| Nu10/530-m1a | 3 | 193 | 530 | 780 | 112 | 6 | 6 | 102 | 719 | 591 | 696 | 一 | 一 | 一 |
| Nu20/530 - em1 | 3 | 250 | 530 | 780 | 145 | 6 | 6 | 8 | 724 | 594 | 7,031 | 一 | 一 | 一 |
| Nu30/530 - k-m1a | 3 | 311 | 530 | 780 | 185 | 6 | 一 | 168 | 719 | 591 | 696 | 一 | 一 | 一 |
| Nu30/530-m1a | 3 | 315 | 530 | 780 | 185 | 6 | 6 | 155 | 719 | 591 | 696 | 一 | 一 | 一 |
| NU31/530-M1 | 3 | 665 | 530 | 870 | 272 | 75 | 75 | 22 | 801 | 611 | 7,706 | 一 | 一 | 一 |
| NU12/530-M1 | 3 | 702 | 530 | 980 | 200 | 95 | 95 | 117 | 894 | 624 | 851 | 一 | - | 一 |
| Z-540208.zl | 2 | 33 | 560 | 680 | 45 | 3 | 3 | 7 | 647 | 一 | 一 | 6,068 | 32 | 95 |
| Z-526722.zl | 2 | 405 | 560 | 680 | 56 | 3 | 3 | 10 | 650 | 一 | 一 | 605 | 32 | 95 |
| NU18/560-M1 | 3 | 405 | 560 | 680 | 56 | 3 | 3 | 66 | 650 | 594 | 640 | 一 | - | 一 |
| NU38/560-M1 | 3 | 673 | 560 | 680 | 90 | 3 | 3 | 10 | 650 | 594 | 640 | 一 | 一 | 一 |
| NU19/560-M1 | 3 | 105 | 560 | 750 | 85 | 5 | 5 | 96 | 700 | 610 | 682 | 一 | 一 | 一 |
| NU29/560-M1 | 3 | 143 | 560 | 750 | 112 | 5 | 5 | 65 | 703 | 607 | 6,875 | 一 | 一 | 一 |
| NU10/560 - K-M1 | 3 | 209 | 560 | 820 | 115 | 6 | 一 | 98 | 754 | 626 | 731 | 一 | 一 | 一 |
| NU10/560-M1 | 3 | 213 | 560 | 820 | 115 | 6 | 6 | 98 | 754 | 626 | 731 | 一 | 一 | - |
